一、沖孔吸音鋁蜂窩板介紹
沖孔吸音蜂窩鋁板采用“蜂窩式夾層”結構，即以表面涂覆耐候性極佳的裝飾涂層之高強度穿孔鋁板與鋁蜂窩芯經高溫高壓復合制造而成的復合板材。

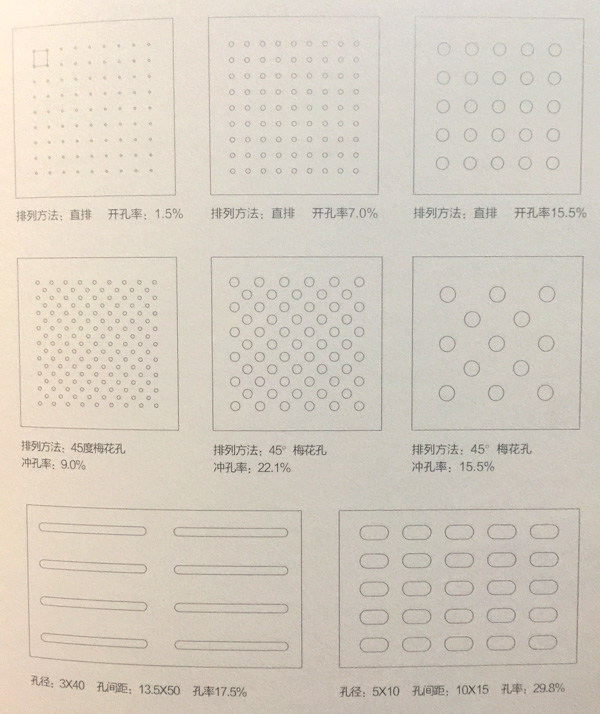

沖孔吸音蜂窩鋁板的構造結構為穿孔面板與穿孔背板，依靠優質膠粘劑與鋁蜂窩芯直接粘接成鋁蜂窩夾層結構，并且在鋁蜂窩板背板貼上一層吸音無紡布。由于蜂窩鋁板內的蜂窩芯分隔成眾多的封閉小室，阻止了空氣流動，使聲波受到阻礙，提高了吸聲系數(可達到0.9以上)，同時提高了板材自身強度，使單塊板材的尺寸可以做到更大，進一步加大了設計自由度。可以根據室內聲學設計，進行不同的穿孔率設計，在一定的范圍內控制組合結構的吸音系數，既達到設計效果，又能夠合理控制造價。通過控制穿孔孔徑、孔距，并可根據客戶使用要求改變穿孔率，最大穿孔率＜30％，孔徑一般選用∮2.0、∮2.5、∮3.0等規格，背板穿孔要求與面板相同，吸音布采用德國科德寶的無紡吸音布等吸聲材料。

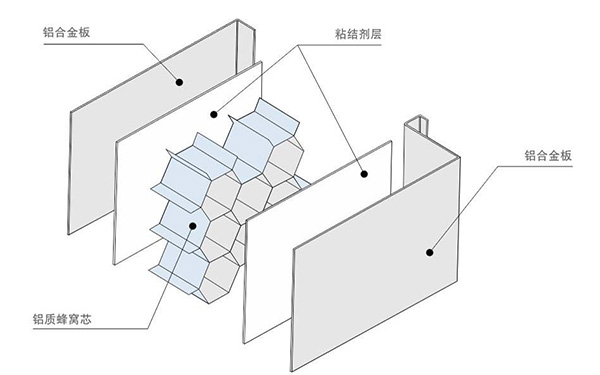

1.組成的結構
沖孔鋁蜂窩板由背板和沖孔面板用優質粘合劑與鋁蜂窩芯能過復合設務壓制形成鋁蜂窩夾層結構，蜂窩芯與面板及背板間貼上一層吸音布。同時鋁蜂窩芯采用六角形固有穩定結構，提高了板材自身強度，使單塊板材的尺寸可以做到更大，進一步加大了設計自由度。
2.吸音功能
由于鋁蜂窩板內的蜂窩芯分隔成眾多的封閉小室，阻止了空氣流動，使聲波受到阻礙，提高了吸聲系數(可達到0.9以上)，可以根據室內聲學設計，在面板上進行不同的穿孔率設計，在一定的范圍內控制組合結構的吸音系數，既達到設計美觀效果，又能夠合理控制造價。通過控制穿孔孔徑、孔距，并可根據客戶使用要求改變穿孔率，最大穿孔率<30%，孔徑一般選用∮2.0、∮2.5、∮3.0等規格，吸音布采用優質的無紡布等吸聲材料，雙重吸音設計，得到很好的吸音效果。
3.性能特點
◆ 板面大、平整度高，鋁蜂窩穿孔吸音板采有六角鋁蜂窩芯垂直復合鋁板，蜂窩芯處于豎向的受力狀態，而每無數個相互牽制的固定蜂窩，不會移動具有很好的力學性能使得鋁蜂窩板剛性得到很大的增強，在使用過程中平整度得到很大的增強，長盛鋁蜂窩穿孔吸音板最大可以做到1300mm*2400mm。
◆ 板材強度高、重量輕，具有相同剛度的鋁蜂窩板重量僅為鋁板的1/5，鋼板的1/10，總厚度為15mm,面板為1.0，底板為0.8的鋁蜂窩板，每平方米的重量只有6公斤。總厚為10mm,面板為0.5mm,底板為0.5mm的鋁蜂窩板，每平方米是有4公斤。比傳統使用的鋁塑板的重量每平方米少兩公斤，但其剛性比鋁塑板要超出兩倍多，能與4毫米的鋁單板相媲美，其性價比明顯高于鋁塑板、鋁單板，有效節省材料。
◆ 吸聲效果佳、防火、防水，由于蜂窩鋁板內的蜂窩芯分隔成眾多的封閉小室，阻止了空氣流動，使聲波受到阻礙，起到隔音效果，而蜂窩芯與面板及背板間的吸音棉或吸音布可以有效的吸收來自沖孔面板傳導過的的聲音，這種雙重吸音設計提高了吸聲系數(可達到0.9以上)。
◆ 安裝簡便，每塊板可單獨拆裝、更換，勾塔試安裝結構，安裝方便，可提高工作效率，縮短工期，節約人工安裝成本。
◆ 在尺寸、沖孔形狀、孔徑、孔的間距、吸音棉或吸音布、表面處理和顏色等方面可根據客戶需求定制，滿足客戶個性化需求
◆ 防火性能好，由于鋁蜂窩穿孔吸音板鋁制品作為原材料，其防火能達到A級。
二、應用特點
1、板面大、平整度高
2、板材強度高、重量輕
3、吸聲效果佳、防火、防水
4、安裝簡便，每塊板可單獨拆裝、更換
5、在尺寸、形狀、表面處理和顏色等方面可根據客戶需求定制，滿足客戶個性化需求
三、結構材質
1、面材：預輥涂鋁卷
2、正面：聚酯烤漆
3、背面：養護性涂飾
4、芯材：經特殊防腐處理的鋁蜂窩芯，合金為：AA3003,鋁箔厚度0.06mm，蜂窩芯邊長6mm
四、沖孔吸音鋁蜂窩板性能
1、防火性能：難燃B1級（GB8624-2012）
2、抗拉強度：165～215MPa
3、規定非比例伸長應力：≥ 135MPa
4、伸長率（50mm定標距）：≥ 3%
五、設計選用要點
1、室內立面或吊頂形式確定后須與廠家配合，確定龍骨選材和形式
2、有多種造型與功能，造型上分為條狀板型、方塊板型及各種異型板等
3、安裝邊和非安裝邊可結合使用
4、每塊板可單獨拆裝更換，易于墻內和吊頂內設施的安裝、維護
5、用于安裝燈具、淋浴頭和空調等的開口可以在工廠內由機器加工
六、適用范圍
適用于地鐵、影劇院、電臺、電視臺、紡織廠和躁聲超標準的廠房以及體育館等大型公共建筑的吸聲墻板、天花吊頂板。
產品規格
| 材質 | 總厚 | 孔徑 |
底板 厚度 |
面板 厚度 |
表面 處理 |
長度 | 寬度 |
|
1100H24 或 3003H24 |
5mm |
∮1.0 ∮1.5 ∮2.0
∮2.5 ∮3.0 |
0.5mm
0.6mm
0.8mm
1.0mm
1.5mm |
0.5mm
0.6mm
0.8mm
1.0mm
1.5mm |
聚脂滾涂
聚脂粉末
氟碳噴涂
|
0mm 至 1300mm |
0mm 至 2400mm |
| 6mm | |||||||
| 8mm | |||||||
| 10mm | |||||||
| 12mm | |||||||
| 15mm | |||||||
| 18mm | |||||||
| 20mm | |||||||
| 25mm | |||||||
| 30mm |
名稱：沖孔鋁蜂窩板
材質：3003H24 3004H24
工藝：噴漆、噴粉 、氟碳噴涂滾涂、熱轉印木紋、沖孔雕花
厚度：1.5-3.0mm（其它厚度可定制）
規格：常規600*1200mm , 1220*2400 , （其他規格可定制）
使用：建筑內外墻吊頂，大堂門面，包柱，走廊，酒店、展廳、咖啡廳、餐廳、辦公樓、廣場、超市等等。
說明：以上規格為沖孔鋁蜂窩板常用規格，可根據用戶需求各種規格尺寸，量身定制設計生產滿足客戶現場需求各種規格形狀鋁蜂窩吸音板。
 |
